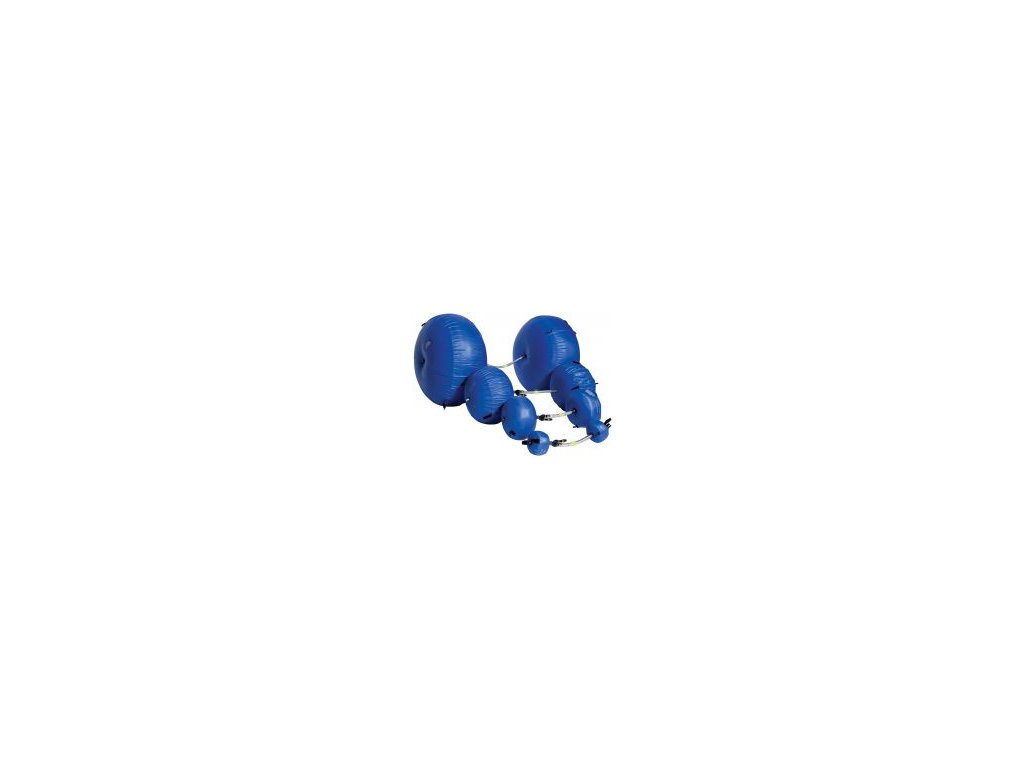

Komora PIPE dvojitá

Dvojité nafukovacie potrubné zátky pre vytvorenie čistého prostredia v rúre pri zváraní. Veľkosť od 2“ do 24“ (50 až 610 mm).
Môžu byť použité pre 90% tradičných zvarov rúr na preplachovacie aplikácie, aby poskytli kvalitný zvar. TAG nafukovacie vaky sú rýchle a jednoduché k použitiu, poskytujú veľmi rýchle prečistenie priestoru zvaru. Dizajn zariadenia umožňuje používať malé množstvo plynu na vyčistenie priestoru zvaru. Takisto dochádza k úspore času a plynu. Návratnosť investície môže byť dosiahnutá už pri jednom alebo dvoch zvaroch. Tieto systémy môžu byť použité znovu a znovu za veľmi krátky čas.

Výhody:

• Výrazne znižuje čas na prípravu, čo vedie k úsporám nákladov na pracovnú silu.

• Čas prípravy pri 4“ rúre = 1:30 minut; Čas prípravy pri 8“ rúre = 4 minúty; Čas prípravy pri 12“ rúre = 8minút;

• Pripravenú k použitiu sa systém pripojí k plynu. Možnosť vybrať si prietok až do 20l za minutu prostredníctvom vopred nastavenému odvzdušňovaciemu ventilu;

• Regulácia tlaku plynu;

• Rýchla a ľahká inštalácia zjednodušujúca inertné čistenie plynom;

• Tepelne odolná až do 70°C;

• Objem použitého plynu je menší než 2“, čo vyžaduje pre bezné formy očistenia;

• Svetlý pás umožňuje obsluhe nájsť stred zvaru bez námahy.


Systém fungovania:

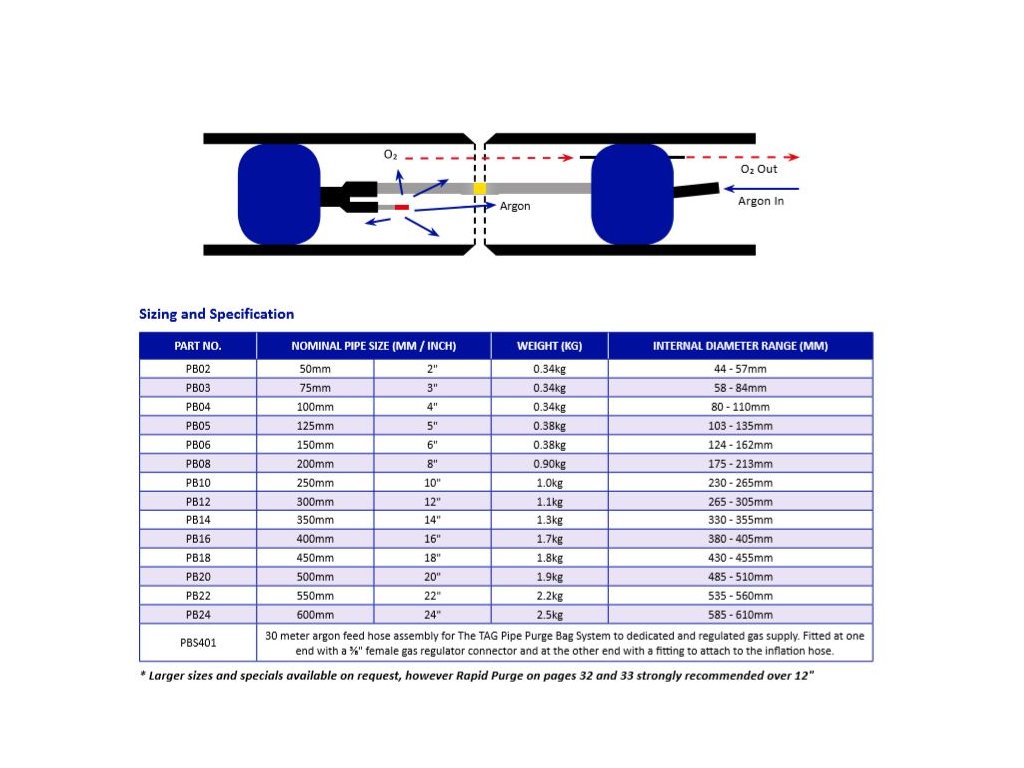

Nafukovací systém vyrábaný firmou TAG sú navrhnuté na princípe využitia dvoch nafukovacích vakov k vytvoreniu tesnenia po oboch stranách zvaru. Dostatočne ďaleko od zvaru, aby nedošlo k poškodeniu teplom, ale zároveň dostatočne blízko, aby spoje poskytovali najrýchlejší čas na zváranie. Tieto vaky sú prepojené zosilnenou trubicou.

V prvom kroku sa nafukovacie vaky vložiado otvorou zváraných potrubí a vycentrujú sa pomocou sveteľného pásu, ktorsa umiestni do stredu zvaru.
Pri spustení plynu sa vaky nafúknu a po dosiahnutí potrebného tlaku ventil uvolní plyn do komory zvaru, slúžiaci k očisteniu medzipriestoru zvaru. Kyslík je tak odstránený z komory cez výfukové trubice. Používa sa v spojení s kyslíkovými monitormi pre identifikácium keď je požadovaná nízka úroveň kyslíku. Po skončení procesu sú nafukovacie vaky vyfúknuté uvoľnením od prívodu plynu.
